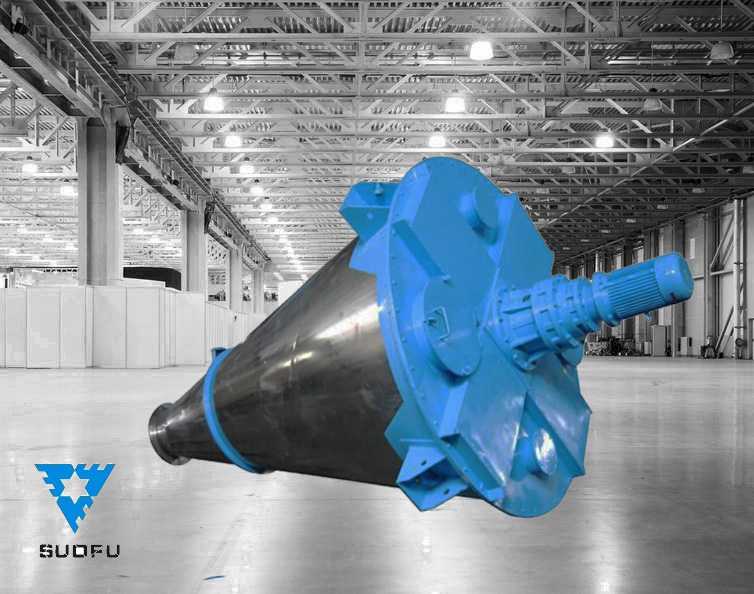

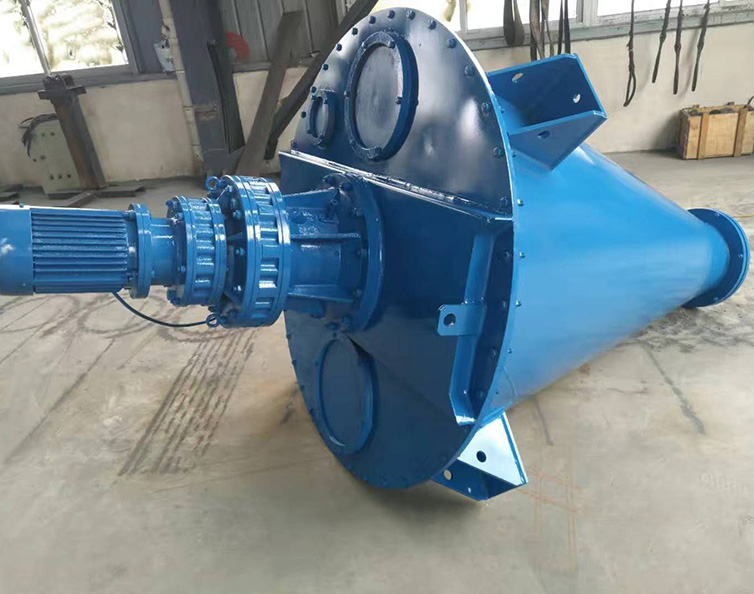

螺帶式錐形混合機

詳細介紹

● 前言

SCH型螺帶式錐形混合機是一種新穎高效小型的粉(粒)體混合設備。它適用于化工、農藥、染料、醫藥、飼料、化肥、冶金、礦山、食品、塑料、飼料添加劑等行業的粉粒體混合。也是小批量生產及配方條件試驗的理想機型。

● 結構

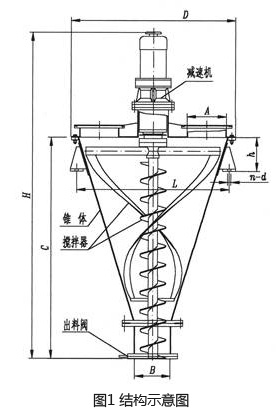

該機主要由減速機、錐體、攪拌器、出料閥等組成,如圖1所示。

● 工作原理

該機由擺線減速機直接驅動攪拌軸旋轉。攪拌軸由兩根與錐體吻合的螺帶及實心螺旋組成,旋轉時,螺帶將物料由下向上沿混合機錐體內壁盤旋提升。同時又由于螺帶呈錐狀,運轉時帶面上的各點線速度不同,物料在其作用下產生了不規則的對流、剪切、摻混、擴散等,形成全方位的三維運動。攪拌軸的中心是一實心面體螺旋,在運轉時將靠中心的物料提升,拋出。被拋出的物料一部分進入螺帶,而被螺帶拋出的物料又被吸收到實心面體螺旋的包絡體內而提升。如此不斷反復,使物料在極短時間內達到均勻混合。

● 特點

該機除減速機外機內無任何傳動機構,對物料不產生污染,因此特別適合對衛生要求高的粉料混合,同時也使該機總體結構緊湊,占地面積小,能耗低。操作、維修方便。

● 設備外形尺寸(mm)

規格參數 SCH-10 SCH-20 SCH-55 SCH-120 SCH-200 SCH-300 SCH-500
支座中心距L φ365 φ445 φ536 φ655 φ823 φ932 φ1062
支座孔徑n-d 3-φ12 3-φ12 3-φ12 4-φ20 3-φ20 3-φ20 3-φ20
支座至筒蓋h 52 52 130 130 210 210 210
進料口尺寸A □130×200 □160×160 φ125 φ145 φ200 φ240 φ300
出料口尺寸B φ120 φ150 φ150 φ150 φ225 φ225 φ225
筒體高度C 365 445

790

1030 1125 1352 1565
外形尺寸 D×H 425×953 505×1185 575×1400 740×1650 885×1825 1020×1920 1150×2200

注:用戶在設備訂貨時,本公司將根據用戶安裝場合的具體情況,提供設備詳細安裝尺寸。

● 技術參數

型號參數 SCH-10 SCH-20 SCH-55 SCH-120 SCH-200 SCH-300 SCH-500
全容積(m3) 0.01 0.02 0.055 0.12 0.2 0.3 0.5
裝填系數 0.5-0.7
功率(kW) 0.37 0.37 1.1 1.5 3 3 4
工作條件

常溫、常壓、粉塵密封

物料細度(μm) 40-350
混合時間(min) 4-10
液體添加量 ≤8%
設備自重kg 35 52 105 165 385 430 560

注:裝填系數及每批生產量以表觀密度ρ=0.8g/cm3計算

● 潤滑

1、擺線減速機按其說明書要求潤滑;

2、軸承座內的軸承采用二硫化鉬潤滑脂潤滑,在出廠時已加好油脂,用戶在設備正常使用一年后換一次,填充量為軸承腔的2/3,并定期檢查。

● 安裝及使用

1、設備應垂直安裝;

2、設備在使用時要先檢查電機的旋轉方向是否符合要求;

3、設備在運轉時,不允許人、頭伸入機內;

4、混料內不得有硬物進入機內;

5、本機允許滿載啟動和不停機出料;

6、加料高度不超過中心螺旋葉片的高度;

7、設備發生故障時,請專業人員處理。

● 訂貨須知

1、本設備材質分碳鋼和不銹鋼兩種,用戶在訂貨時請說明;

2、本說明書內容如有修改,恕不另行通知。

索孚科技公司鄭重承諾,凡購買我公司產品,一年內保修,終生維護。
